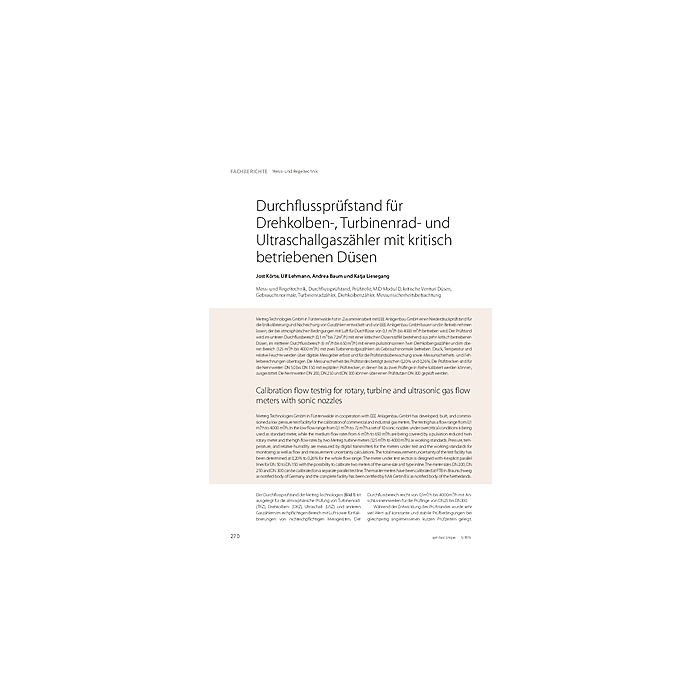

Durchflussprüfstand für Drehkolben-, Turbinenrad- und Ultraschallgaszähler mit kritisch betriebenen Düsen

4,90 €
Auf Lager
Artikelnummer
05398_2015_05_03
PDF Download
Metreg Technologies GmbH in Fürstenwalde hat in Zusammenarbeit mit EEE Anlagenbau GmbH einen Niederdruckprüfstand für die Erstkalibrierung und Nacheichung von Gaszählern entwickelt und von EEE Anlagenbau GmbH bauen und in Betrieb nehmen lassen, der bei atmosphärischen Bedingungen mit Luft für Durchflüsse von 0,1 m³/h bis 4000 m³/h betrieben wird. Der Prüfstand wird im unteren Durchflussbereich (0,1 m³ bis 72m³/h) mit einer kritischen Düsenstaffel bestehend aus zehn kritisch betriebenen Düsen, im mittleren Durchflussbereich (6 m³/h bis 650 m³/h) mit einem pulsationsarmen Twin Drehkolbengaszähler und im oberen Bereich (125 m³/h bis 4000 m³/h) mit zwei Turbinenradgaszählern als Gebrauchsnormale betrieben. Druck, Temperatur und relative Feuchte werden über digitale Messgeber erfasst und für die Prüfstandsüberwachung sowie Messunsicherheits- und Fehlerberechnungen übertragen. Die Messunsicherheit des Prüfstandes beträgt zwischen 0,20 % und 0,26 %. Die Prüfstrecken sind für die Nennweiten DN 50 bis DN 150 mit expliziten Prüfstrecken, in denen bis zu zwei Prüflinge in Reihe kalibriert werden können, ausgestattet. Die Nennweiten DN 200, DN 250 und DN 300 können über einen Prüfstutzen DN 300 geprüft werden.
Mehr Informationen
Autoren Jost Körte / Ulf Lehmann / Andrea Baum / Katja Liesegang
Erscheinungsdatum 01.05.2015
Format PDF
Zeitschrift gwf - Gas|Erdgas - Ausgabe 05 2015
Verlag DIV Deutscher Industrieverlag GmbH
Titel Durchflussprüfstand für Drehkolben-, Turbinenrad- und Ultraschallgaszähler mit kritisch betriebenen Düsen
Beschreibung Metreg Technologies GmbH in Fürstenwalde hat in Zusammenarbeit mit EEE Anlagenbau GmbH einen Niederdruckprüfstand für die Erstkalibrierung und Nacheichung von Gaszählern entwickelt und von EEE Anlagenbau GmbH bauen und in Betrieb nehmen lassen, der bei atmosphärischen Bedingungen mit Luft für Durchflüsse von 0,1 m³/h bis 4000 m³/h betrieben wird. Der Prüfstand wird im unteren Durchflussbereich (0,1 m³ bis 72m³/h) mit einer kritischen Düsenstaffel bestehend aus zehn kritisch betriebenen Düsen, im mittleren Durchflussbereich (6 m³/h bis 650 m³/h) mit einem pulsationsarmen Twin Drehkolbengaszähler und im oberen Bereich (125 m³/h bis 4000 m³/h) mit zwei Turbinenradgaszählern als Gebrauchsnormale betrieben. Druck, Temperatur und relative Feuchte werden über digitale Messgeber erfasst und für die Prüfstandsüberwachung sowie Messunsicherheits- und Fehlerberechnungen übertragen. Die Messunsicherheit des Prüfstandes beträgt zwischen 0,20 % und 0,26 %. Die Prüfstrecken sind für die Nennweiten DN 50 bis DN 150 mit expliziten Prüfstrecken, in denen bis zu zwei Prüflinge in Reihe kalibriert werden können, ausgestattet. Die Nennweiten DN 200, DN 250 und DN 300 können über einen Prüfstutzen DN 300 geprüft werden.
